Detalhes do produto:
|
| Material molhado da parte Polipropileno: | 4.2KG | Fluoreto do Polyvinylidene: | 5,3KG |
|---|---|---|---|
| Entrada líquida: | 1/2” | Saída de Líquido: | 1/2” |
| Material do diafragma: | Santoprene EPDM NBR Viton | Elevador de sução máximo de borracha: | 6,3 M seco/9,55 M molhado |
| Diafragma de Máximo Fluxo Rate Rubber: | 57,0 LFM | ||
| Destacar: | Bomba de diafragma dobro pneumática,bomba de diafragma dobro pneumática,Bomba de diafragma plástica resistente química |
||

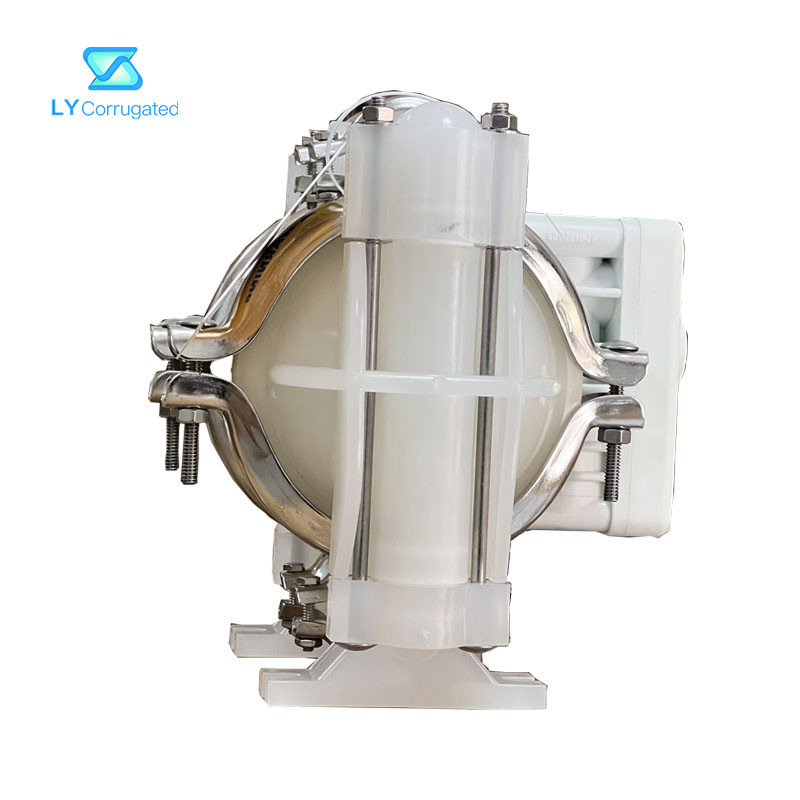

Bomba de diafragma GT15 dobro pneumática pneumática plástica resistente química
Parâmetro do produto:
| Especificação plástica da bomba GT15 |
Material molhado da parte Polipropileno: 4.2KG Fluoreto do Polyvinylidene: 5.3KG |
| Caudal máximo |
Diafragma de borracha: 57,0 LFM Diafragma do TP: 57 LFM FTFE: 53,6 LFM |
| Material do diafragma | , Santoprene EPDM NBR Viton |
| Elevador de sução máximo |
De borracha: 6,3 M seco/9,55 M molhado Composto termoplástico TP: 6,3 M seco/9,8 M molhado FTFE: 5,5 M seco/9,85 M molhado |
| Parâmetro |
Entrada líquida: 1/2” Tomada líquida: 1/2” Entrada de ar: 1/4" Pressão de entrada máxima: 8,62 BARRA (125 LIBRAS POR POLEGADA QUADRADA) Sólidos máximos do tamanho: 1,6 milímetros (1/16”) |
Princípio de funcionamento
Esta série de bomba de diafragma é uma bomba de deslocamento positivo que use uma combinação da ação reciprocando de um diafragma junto com válvulas apropriadas em ambos os lados do diafragma a fim bombear o líquido. Há dois diafragmas conectados um com o otro por um funcionamento do eixo em uma câmara separada junto com dois grupos de bolas da válvula de entrada e de bolas da válvula de tomada. O diafragma separa a ação de bombeamento (câmara líquida) e a ação do suprimento de ar (câmara de ar) individualmente. A ação reciprocando será posta pela função da válvula de ar que está deslocando o ar em um ou outro lado da câmara de ar sistematicamente.
Assim, a ação de bombeamento é gerada quando o ar introduz na câmara separada que atua no diafragma um após o outro. Os pares de válvulas da entrada e de tomada terminarão a ação de bombeamento com sentido designado do trajeto.
NOTA: O tempo do diafragma será prolongado devido ao ar que atua uniformemente no diafragma em vez do esforço mecânico alto na área do conector do eixo se depende do eixo para criar a ação reciprocando
